湖岸杉木桩的施工方案流程是什么

　　1#泵站杉木桩加固方案

　　一、基坑支护概况 (2)

　　二、编制依据 (2)

　　三、施工方法 (2)

　　四、保证工程质量措施 (3)

　　五、保证工程安全生产措施及文明施工措施 (4)

　　六、附图 (5)

　　1#泵站东侧河坎基坑围护施工方案

　　一、基坑支护概况

　　1#泵站东侧自然地坪为4.0米左右,而东侧河坎基坑底开挖后标高为-0.6米,则基坑深度在4.6米,且基坑与1#泵站混凝土地坪水平距离较短,为了确保该部位河坎基槽地基工程质量及安全生产,根据开挖深度,放坡系数和土质情况,经设计单位、建设单位、监理单位有关负责人共同在现场踏勘商量后,且经综合考虑费用、施工方便等因素,决定采用采用单排杉木桩支护方案。

　　支护材料及施工机械:杉圆木长度4.5m,最小直径120mm;绳索等辅助用具;200型挖土机。

　　二、编制依据

　　《建筑基坑支护技术规程》(JGJ120-99),《土力学与地基基础》(清华大学出版社出版)等编制。

　　三、施工方法

　　1、为了打桩确保安全,我方采用边基坑开挖,边打杉木桩,自南段向北段推进开挖,基坑每开挖约3米,便开始打杉木桩,然后将基坑顶土方采用二级放坡的形式进行开挖。杉木桩采用200型挖机进

　　行压桩,压桩前,人工用绳将木桩栓牢,挖机起吊垂直后压桩:木桩制作→基坑边桩位放线→挖机就位→木桩起吊垂直就位→压桩施工@900mm→桩与桩的内侧采用水平杉木桩进行横放且放置竹片

　　2、用4.5m直径为12cm的杉圆木,保证质量,不得有缺损现象,小头制尖向下,用挖机缓缓压入,木桩入基坑底土深度不小于2.2m,遇有个别弯曲木桩保证凸部朝向基坑。

　　3、压桩结束后,为保证木桩与边坡土之间没有间隙,内侧采用杉木桩横放,且在内侧增设竹片板连续放置。

　　4、木桩沿基坑部位内侧布置,具体见附图。

　　5、待河坎施工完成后,自北向南进行基坑回填土施工,因二级放坡后的基坑顶场地狭小,200挖机无法进行旋转、行走,而小挖机拔除的力量不够,则该部位围护杉木桩一次性报废。

　　四、保证工程质量措施

　　1、责任保证措施

　　施工全过程实行责任制,项目负责人、技术负责人、施工人员应明确职责,保证工程质量及施工安全,奖优罚劣。值班制度:实行工程技术人员现场值班制度,保证施工现场技术人员在岗在位。

　　2、技术交底制度

　　工程技术人员定期向各施工班技术交底,做好技术培训和劳动教育,使全体施工人员了解设计意图,熟悉操作规程,保证工程质量。

　　3、解决施工难题

　　责任到位:工程技术人员应对工程进度、质量和边坡安全情况全面了解,密切注意边坡位移和地面沉降。

　　五、保证工程安全生产措施及文明施工措施

　　1、建立专职与兼职相结合的安全生产管理网络,项目负责人是安全生产的第一责任人,安全员是安全生产全方位管理的负责人,各管理组、作业班组设兼职安全员。安全指导每个工种、每项作业及每个环节。

　　2、建立安全岗位责任制及安全奖惩制度,确保每个员工必须遵守安全操作规程,明确安全责任及安全目标。

　　3、定期对施工现场进行安全检查,指出指令、要求、批评及表扬;坚持班前安全活动制度,签定安全责任书。

　　4、贯彻三级教育,开工前进行全员安全作业规范教育,施工时对班组进行安全技术交底,针对各专业组进行岗位安全责任教育。

　　5、定期对施工现场的各类设备、器材的配备、性能状态、防护装置、电缆的布设、架空及电器的二级漏电保护进行检查。

　　6、施工安全措施如下,人人必须严格遵守:

　　①施工人员必须佩戴安全帽。

　　②非本人操作的机械设备未经许可,不准动用。

　　③各工种施工人员必须按安全操作规程进行文明施工。

　　杉木桩如何施工?

　　根据打桩的办法不同，可分为人工打木桩和机械打木桩。常用的打桩机械有手摇卷扬机和柴油打桩机，液压挖掘机亦经常用于打木桩。用液压挖掘机打桩时需两人扶桩就位，将挖斗倒过来扣压木桩，将木桩压入地基必定深度自稳，然后让扶桩人走开，由挖掘机将杉木桩压下去，一般每3～5min即可打一条桩，工效较高。为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打。桩的安置以梅花形为好，桩间间隔不宜小于3倍桩径。打桩结束后应按规划高程锯平桩头，使每根桩的桩顶基本保持在同一水平面，清挖打桩时挤出的淤泥，在桩顶铺设20～30cm厚级配砂石褥垫层并加以压实，然后再浇筑底板混凝土，以保证根底经过褥垫层把一部分荷载传到桩间土上，调整桩和土的分管效果。在根底下设置褥垫层可减小桩土应力比，充分发挥桩间土的效果，即可增大β值，削减根底底面的应力集中。经过改变褥垫层厚度，调整桩笔直荷载的分管褥垫层越薄，桩承担的荷载占总荷载的百分比越高，反之亦然。假如不设褥垫层，则不能发挥桩间土的效果。

　　天泉湖酒店式养生社区服务中心园林绿化工程

　　湖岸杉木桩施工方案

　　编制人:

　　审核人:

　　审批人:

　　南京市园林经济开发有限责任公司

　　湖岸杉木桩的施工

　　杉木桩驳岸施工前,应先对杉木桩进行处理,比如:按设计图示尺寸对木桩的一头进行切削成尖锥状,以便于打入河岸的泥土中;或按湖岸的标高和水平面的标高,计算出木桩的长度,再进行截料、削尖。

　　木桩入土前,还应在入土的一端涂刷防腐剂,涂刷沥青(水柏油),或对整根木桩进行涂刷防火、防腐、防蛀的溶剂。

　　最后选用耐腐蚀的杉木作为木桩的材料。

　　木桩驳岸在施打木桩前,还应对原有河岸的边缘进行整修,挖去一些泥土,修整原有河岸的泥土,便于木桩的打入。如果原有的河岸边缘土质较送,可能会塌方,那么还应进行适当的加固处理。

　　1、施工工艺流程

　　为了确保打桩安全,在围护桩施工前,先将第一级围护坡挖出后,然后使三一重工200型挖机进行压桩,压桩前,人工用钢丝绳将木桩栓牢,挖机起吊垂直后压桩。

　　施工顺序如下:

　　木桩制作→基坑挖土→桩位放样→挖机就位→杉木桩涂刷防腐剂,涂刷沥青(水柏油)→木桩起吊垂直就位→压桩施工→锯平桩头

　　2、施工准备

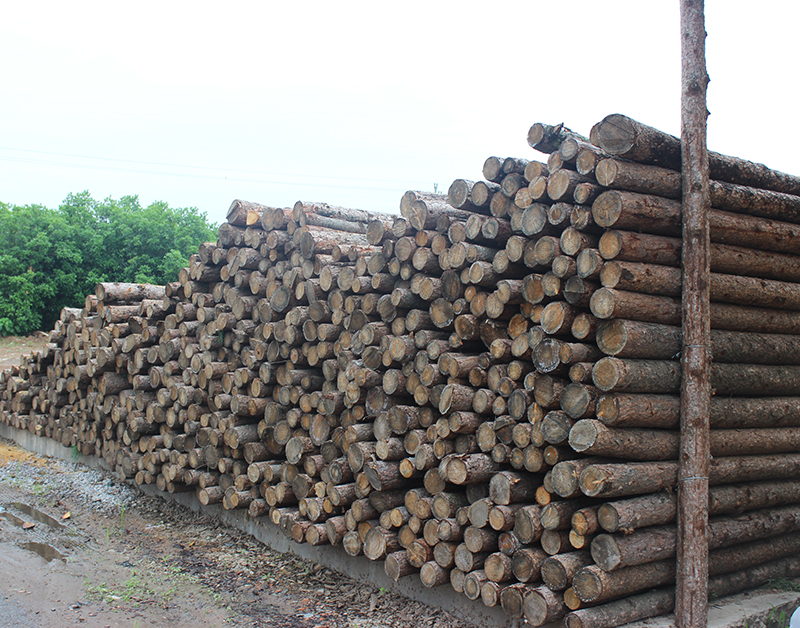

　　(1)、木桩采购及存放

　　①、木桩主要在当地木材市场采购,采用汽车运到工地现场;木桩采购选用4m 直径为12cm的杉树圆木,去皮检查材质,保证质量,不得有缺损现象,不得有过大弯曲之情形,遇有个别弯曲木桩保证凸部朝向基坑。桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。

　　②、木桩之吊运、装卸、堆置时,桩身不得遭受冲击或振动,以免因之损及桩身。木桩于使用时,应按运抵工地之先后次序使用,同时应检查木桩是否完整。木桩储存地基须坚实而平坦,不得有沉陷之现象,避免木桩变形。

　　(2)、打试桩,确定桩长。因湖岸线较长,沿湖岸线开始端方向每约20m打一根试桩,所以选试桩9根,以大概确定桩长及受力状况。

　　(3)、打桩前,桩顶须先截锯平整,其桩身需加以保护,不得有影响功能之碰撞伤痕,确保施打桩时不破坏桩顶。

　　(4)、杉木桩的制作

　　①、桩径按设计要求严格控制,且外形直顺光圆;

　　②、小端削成10cm长的尖头,利于打入持力层;

　　③、待准备好总桩数80%以上的桩时,调入挖掘机进行打桩施工,避免挖掘机待桩窝工;

　　④、将备好的桩按不同尺寸及其使用区域分别就位,为打桩做好准备;

　　⑤、严禁使用不合格的或其他木材代替杉木。

　　(5)、测量放样、松木桩施工前,由测量人员依据设计图纸进行放样,确定每个木桩打设桩位,采用测量用木桩予以标记。

　　3、挖掘机打桩流程

　　(1)、挖掘机就位,为方便施打杉木桩,车库第一坡土方开挖完成后,开始对湖岸进行护坡施工。

　　(2)、选择正确桩长(基本按4m桩长施打)的松木桩,并扶正杉木桩,桩位依次紧密布置;

　　(3)、将挖掘机的挖斗倒过来扣压桩坡面基层中,对局部难以压入土层的杉木桩可以用挖斗背面击打桩头施打入持力层;

　　(4)、按压稳定后,用挖斗背面击打桩头,直到没有明显打人量为止,确保杉木桩垂直打入持力层;

　　(5)、严格控制桩的密度,确保软基的处理效果。

　　4、锯平桩头

　　(1)、根据设计高度控制锯平桩头后的标高

　　(2)、桩头应离泥土层顶面0.2m 左右

　　三、打杉木桩应着重控制的质量要求

　　1、桩位偏差必须控制在小于等于D/2-D/3中间范围内,桩的垂直度允差﹤2%。

　　2、在打桩时,如感到木桩入土无明显持力感觉时应向业主、监理及时汇报。

　　3、打桩线路注意从挖土端开始向另一端施打,同时要防止桩位严重移动及施打杉木桩时观察杉木桩你动向。

　　4、打桩过程中,如遇坚硬地层或触及地下障碍物,以致不能打至预定深度时,应报请监理工程师确定处理方式。

　　5、打桩过程中,如遇坚硬地层或触及地下障碍物,以致不能打至预定深度时,应报请监理工程师及设计确定处理方式,并列入施工纪录,不得任意截断桩体。
